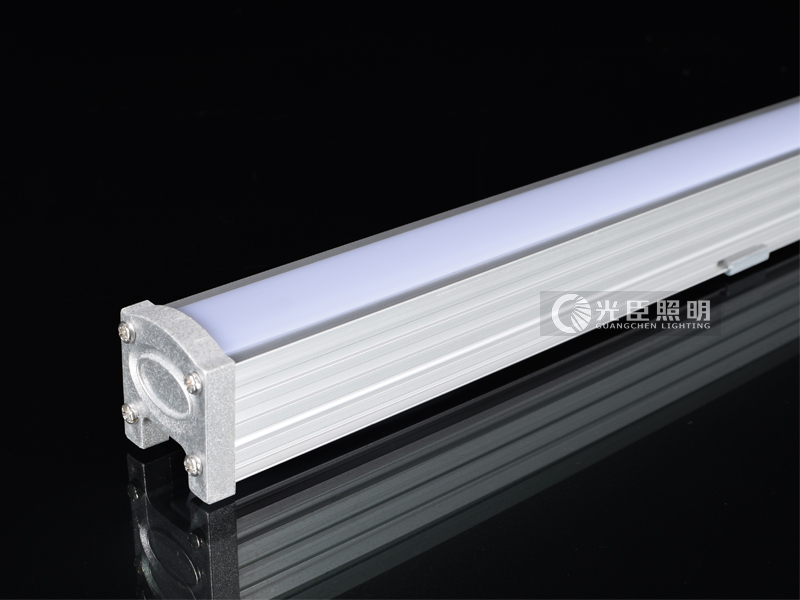

DMX512線條燈用的DMX控制系統，一般是總線式結構，有序地分布燈具。亂編排燈具會導致后期維護難，程序錯亂。

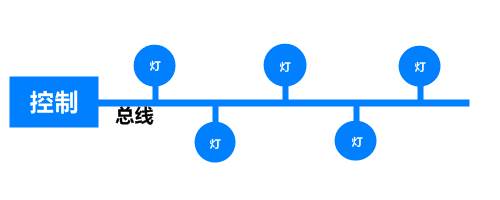

接線方式為總線式拓?fù)浣Y(jié)構

DMX512注意事項

在實際操作中，分享幾個經驗，能減少一些控制問題：

① 超五類網線的傳輸距離不超過100米;

② 控制器之間距離超出100米的情況，使用光纖;

③ EIA485協議規定每個中繼器所帶的節點數不超過32;

④ 每個控制回路的布線遵循總線結構布局;

⑤ 信號線與電源線要分管敷設。

工程調試中的常見問題及解決方法

一、整個控制回路燈具亂閃不受控怎么辦?

1. 確認控制器信號輸出正常

當出現整個控制回路燈具不受控制時，有條件的情況下，首先用臨時控制器單獨測試該回路是否受控;

a. 受控——原控制器信號輸出有問題(或布線文件問題，或端口硬件問題，或端口接線問題);

b. 不受控——繼續排查;

c. 斷掉第一支燈具之后的燈，單獨測試第一支燈，來確定是控制器問題還是后面燈具帶來的信號干擾影響;

此時往往第一支燈是OK的。

2. 排查故障節點或燈具

在控制器信號輸出正常的情況下，慢慢增加燈具，找出導致回路信號不正常的節點或燈具;通常采用“二分法”更快速。

二、某個控制回路個別燈具亂閃不受控

1. 確認控制器布線是否到位

控制器的布線文件的布燈數量要與現場安裝燈具數量一致。

2. 用滿布線文件測試

先用測試程序進行控制測試，也就是單端口布線文件從1-512個通道數布滿。

a. 亂閃燈具受控，此時對該回路燈具重新寫碼，問題即可解決;

b. 個別燈具仍不受控，檢測不受控?zé)艟叩男盘?hào)輸出端的接線是否正確或者燈具本身存在質量問題。

三、什么情況下需要增加信號放大器?

信號放大器的一個作用是信號放大，把減弱的信號重新恢復到起點的強度;另一個作用即信號隔離，防止由燈具故障對控制器帶來損傷。

標準情況下，按照EIA485協議，每32個節點需要增加一臺信號放大器。以避免在雨天或者其他情況下燈具信號變?nèi)?，從而出現燈具亂閃的現象。

四、加放大器的分控器輸出端口可以帶多少個節點?

在目前EIA485協議里面規定的標準，一般建議是32個節點增加一臺放大器。但在實際操作中也可以超過60個節點，只是這樣會存在信號不穩定的安全隱患。

五、如果信號線沒有了屏蔽，信號還可以傳輸嗎?如果可以，距離又是多遠?

國內很多項目都是用的網線來做信號線，基本都是不帶屏蔽的，傳輸距離肯定是會打折扣的，但具體還是要看用在什么項目來做定奪。最遠距離一般都可以達到100m左右。

六、DMX各回路之間時間上不同步怎么辦?

在同一臺分工器有幾個不同的端口，其中有些個別的端口輸出信號會有明顯的延時，這時需要做的就是把控制器的參數重置。因?yàn)槌霈F(xiàn)這種狀況的最大可能是控制器本身的參數問題導致了各個端口的輸出頻率不同，從而導致了各個端口的信號輸出不同步。

光臣照明LED線條燈廠家，DMX512線條燈定制，可以提供技術指導。
